產品高品質的基本性能
刻繪機CE6000系列配置具備卓越的基本性能，廣泛應用於註冊圖示、印刷行業等專業用途及業餘愛好等領域。
|
|

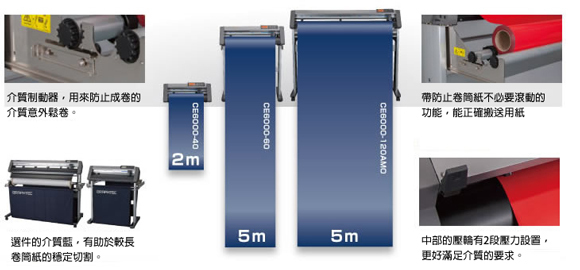

超長的穩定裁切
隨著運輸技術的提高和各種結構的改善，借助ARMS可高精度讀取裁切線（Tombo），實現穩定的超長裁切。保證長度(※):120和60為5m、40為2m。通過提高穩定性，無論是專業人員還是初學者，都可放心進行超長尺寸的裁切作業。
(※) 超長尺寸作業需使用專用介質籃。
分割連接示意圖
為防止超長裁切時發生傾斜，可將超長資料按頁面進行分割，逐頁依次進行裁切。以便縮短送紙量，實現穩定裁切。
如實現更高精度的裁切或進行超出保證長度的裁切時，利用該功能將方便進行裁切。
擁有折疊線裁切功能等裁切模式

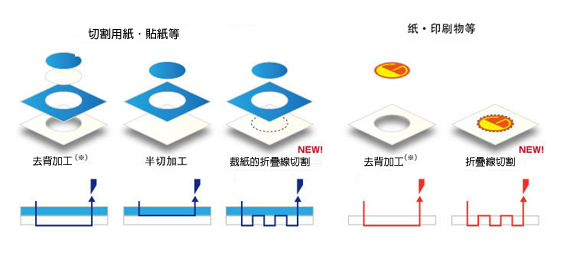

CE6000擁有折疊線裁切功能，支援摳圖加工。因通過壓力控制來進行折疊線裁切，筆（Pen）上下浮動較小，可進行高效加工。可用於標籤邊框的裁切、POP折縫、剪切線等的加工。
(※) 需使用裁切用載紙。
|
|
|
|

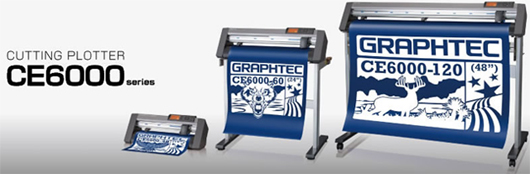

刻繪機 CE6000
特長2「自動標記（Tombo）讀取系統 ARMS 5.0」。
憑藉強化版ARMS，實現高精度尋邊切割

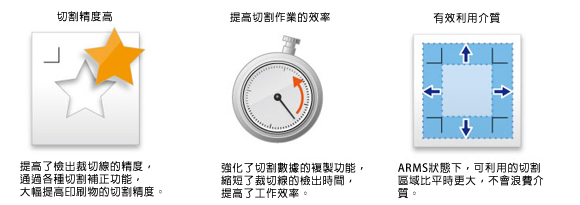

CE6000系列刻繪機中，配置功能大幅強化的自動標記（Tombo）讀取系統"ARMS 5.0"。由此可提高裁切線（Tombo）檢測的精度，高精度實施印刷物的輪廓裁切。另外，利用ARMS時，裁切範圍得以擴大，不浪費紙張，在生產方面兼顧了成本/環保要求。
CE6000得以強化的ARMS功能
|
|

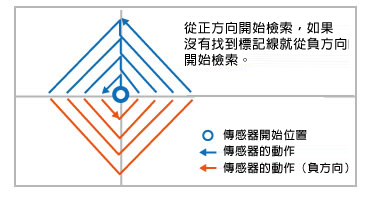

標記（Tombo）自動檢測
 |
自動檢測第一個標記線（Tombo）的功能。無需手動將感測器移動到標記線
（Tombo）部位。通過全新標記線（Tombo）檢測方法，檢測範圍得到前所未
有的擴大。還可檢測負方向的第一個標記線（Tombo）。
|

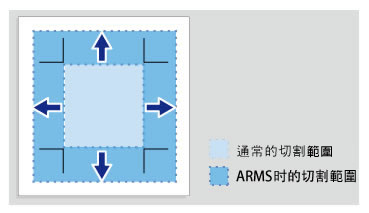

擴展裁切範圍
 |
擴大ARMS裁切範圍。ARMS4.0之前的版本，其裁切範圍僅限於標記（Tombo）
框內側，而ARMS5.0版本還可裁切標記（Tombo）框外側。可有效利用紙張，
提高生產效率。
|

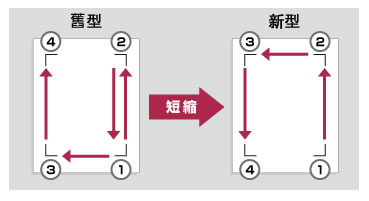

縮短檢測時間
 |
變更標記（Tombo）的檢測順序，大幅度縮短標記（Tombo）檢測時間。
只需傳統機型所用時間的1/2，即可完成標記（Tombo）檢測。
|
ARMS複印
 |
支援帶標記（Tombo）的資料，只需傳輸一次資料後，
無需使用PC即可連續複印。大幅提高Print & Cut的生產率。
PC只需實施最初的1次操作，即使在複印過程中亦可進行其它作業。
|
|
|
|
|

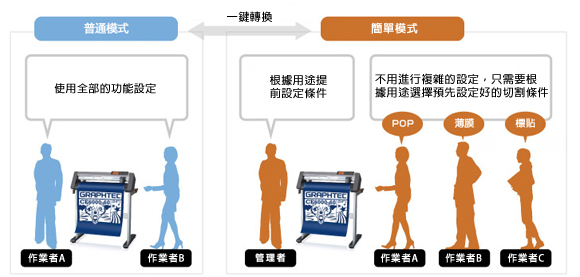

簡單模式
該功能可根據使用者需求，僅顯示最低限度的功能表。
為防止尚未習慣使用刻繪機之人員的誤操作，對只能實施規定作業的使用者保留設定值，可根據使用者熟練程度切換相應的功能表顯示。

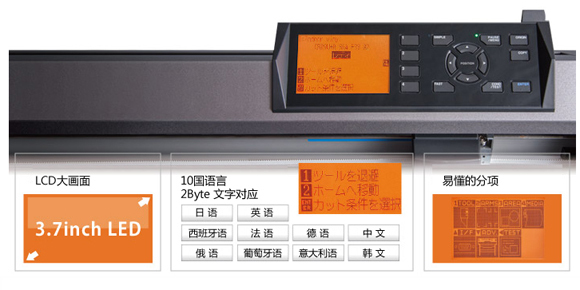

本體面板
|
|
面板採用加大的LCD畫面，以求操作的便利性。
其它 便利功能
8種模式條件記憶功能
可註冊8種模式的裁切條件。
通過點觸式操作，即可根據所裁切素材，簡單變更條件設定。
排序功能
為使進紙方向的移動量達到最小限度，刻繪機配置有排列裁切順序的排序功能。可縮短裁切時間，提高生產率。
|
|
應用領域 : 卡典西德、貼紙切割、車貼、犀牛皮膠膜切割 、 隔熱紙切割、刀模、紙盒打樣、道路標誌、噴砂皮料.....等切割。
【GRAPHTEC 切割機切割貼紙 - 範例 】
http://youtu.be/q_Lb2OwFnx8?list=PLv0FiWqlVABe3VKf5dyhJ_KLeFWAiJP4W
【FC8600/CE6000 貼紙切割 】
http://youtu.be/d4x_SKC-IXM
【GRAPHTEC FC8600/CE6000 切割卡片(加墊自粘底紙）】
http://youtu.be/Q1zNXFx1qjA
【切割機製作噴漆字膜 - 影片 】
http://youtu.be/Bqby3hF-k1I
【滾筒式切割機 - 切割噴砂皮料遮罩 】
https://youtu.be/_WetZKPkY4g
【切割機切割壁紙 紙雕(一) - 影片 】
http://youtu.be/MRnav5ndC5A
【切割機切割壁紙 紙雕(二) - 影片 】
http://youtu.be/XPaJcuv9x2M
【切割機切割壁紙 紙雕(三) - 影片 】
http://youtu.be/fEmDWONuUwU
【滾筒機製作立體紙盒 - 撲滿球紙盒製作 -影片 】
http://www.youtube.com/watch?v=qKWBn0utURc&list=PLv0FiWqlVABe3VKf5dyhJ_KLeFWAiJP4W&feature=share&index=8
【GRAPHTEC FC8600/CE6000 印刷貼紙切割應用 】
http://youtu.be/nbJupl076-U
【GRAPHTEC FC8600 中文面板貼紙製作教學 】
|
| GRAPHTEC STUDIO |
 |
GRAPHTEC STUDIO是可簡單地創建、編輯裁切資料的軟體。人人都可簡單描畫.編輯圖形，對字元資料的加工、著色、繪製進行設定。 |
 |
Graphtec Studio中配置有用於創建剪裁設計的所有工具和功能。以下為其中一項功能示例。
具備可供創建直線、圓弧、圓、正方形、長方形、多邊形、寫意、曲線的直觀性描繪工具。 |
|

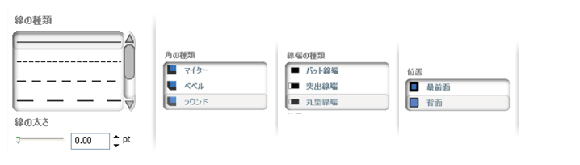

製圖時，可根據線的種類、粗細等進行直觀設定。
|
|

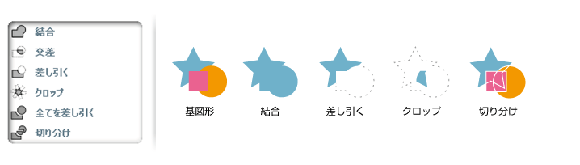

對於所創建圖形等存在重合的製品，可具體使用結合或修剪等功能進行編輯。
|
|

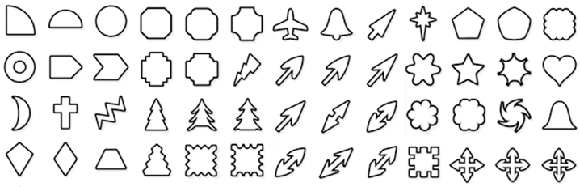

自選圖形豐富，共有68種。還可簡單進行編輯。
|
|

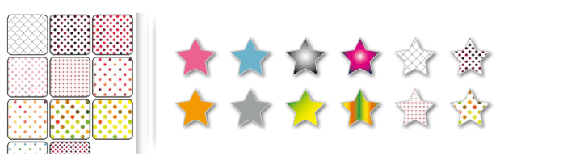

可對所繪製的圖等簡單地進行塗色。另外，還可將圖形繪製得具有層次感和花紋效果。
|
|

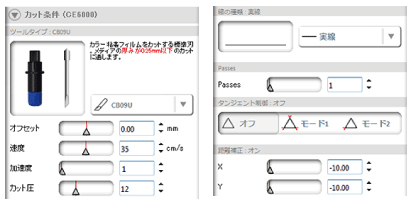

可利用Grphtec Studio 確認、變更刻繪的當前設定。
可簡易切換所連接的刻繪機。
|
|
• 具備所有文字處理功能的文本工具。
• 分組、分組解除、物件（Object，下同）的位置調整。
• 變更物件的形狀，為創建唯一外觀的點的移動、編輯或刪除。
• 向物件追加陰影。
• 用於刪除部分物件或要素的獨創擦除工具。
• 輪廓的追加或"結合"、"摳除"、"修剪"、通過"拆分"對特別對象實施合併的編輯。
• 通過尺寸變更、旋轉、反轉來操作物件。
• 採用創建模式化複製的創新方法，以"複製"方式拷貝物件。
• 用於創建點陣圖標誌的帶輪廓的版本以及輪廓剪切線，方便使用的點陣圖跟蹤功能。
• 借助自動生成的Tombo，可準確、簡單開展貼花的尋邊切割工序。
• 可用自訂顏色、梯度、花紋塗繪相關要素。
• 無限制的"取消"和"重複"操作。
• 可同步驅動多個刻繪機的設計。
• 通過裁切設定的變更等、擴大刻繪機的控制。
|
| 適用OS (※1) |
Windows 7 / Windows 7 x64 Edition |
Ultimate / Enterprise / Professional / Home Premium / Home Basic |
| Windows Vista / Windows Vista x64 Edition |
Ultimate / Enterprise / Business / Home Premium / Home Basic |
| Windows XP |
Professional / Home Edition |
| Windows XP x64 Edition |
Professional |
| PC推薦環境 |
CPU |
1GHz以上的處理器（推薦2GHz） |
| 記憶體 |
1GB （推薦2GB） |
| 硬碟容量 |
100MB以上 |
| 顯示器 |
800×600 32位色以上 （推薦1024×768） |
| 適用OS |
MAC OS X 10.5 ～ 10.8 |
| PC推薦環境 |
CPU |
1GHz以上的處理器（推薦2GHz）、配置Intel處理器的Mac |
| 記憶體 |
1GB （推薦2GB） |
| 硬碟容量 |
100MB以上 |
| 顯示器 |
800×600 32位色以上 （推薦1024×768） |
|
| Cutting Master 3 |
 |
Cutting Master3是可從Adobe Illustrator 或 Corel DRAW直接進行裁切輸出的外掛程式軟體。
|
|
Cutting Master 3 詳細
何為Cutting Master 3 ？

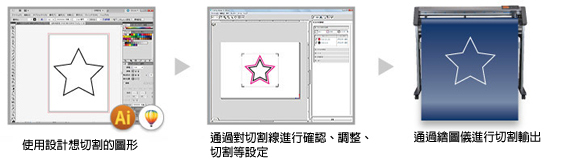

Cutting Master 3 是 Adobe Illustrator / Corel DRAW 的外掛程式軟體。
以現有 Adobe Illustrator或Corel DRAW所創建的圖形或圖片的路徑資訊為基礎，自動生成裁切線，可由GRAPHTEC刻繪機進行裁切輸出。還可進行Tombo或Tile分割等各種設定及刻繪機的操控。
|
|

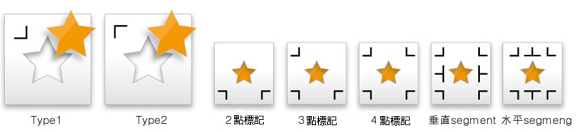

Tombo可進行2點、3點、4點校正用以及段校正用設定。可根據所要求的精度或尋邊切割時裁切範圍的尺寸，進行區別使用。
|
|

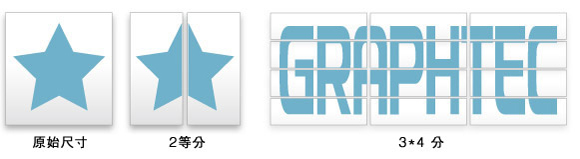

Tile分割是裁切比所用刻繪機尺寸更大的尺寸時所要進行的操作。已分割的各Tile，作為單個頁面單獨進行裁切。當然，即使實行2分割也無法取得合適尺寸時，可進行被稱為3×4（裁切輸出12個頁面）模式的裁切。
|
|

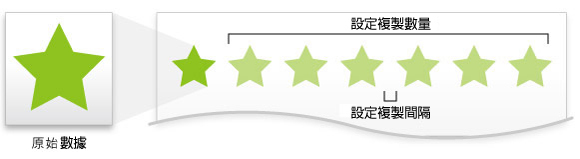

矩陣複製是製作多枚同一製品時所使用的功能。只要設定在縱、橫方向各設置多少枚，並設定複製物件的間隔，即可簡單且均一配置所要複製的製品。
|
|

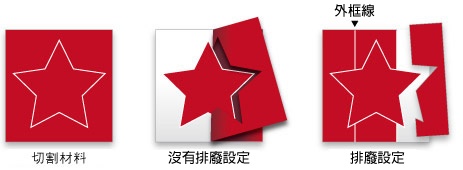

通過使用外框線，在裁切乙烯材料的看板或圖片時，可方便去除多餘材料。
|
| 適用OS |
Windows 7 /
Windows 7 x64 Edition |
Ultimate / Enterprise / Professional / Home Premium / Home Basic |
Windows Vista /
Windows Vista x64 Edition |
Ultimate / Enterprise / Business / Home Premium / Home Basic |
| Windows XP |
Professional / Home Edition |
| Windows XP x64 Edition |
Professional |
| 適用應用程式 |
Adobe Illustrator |
CS4, CS5, CS6 |
| Corel CorelDRAW |
X4, X5, X6 |
| PC推薦環境 |
CPU |
1GHz以上的處理器（推薦2GHz） |
| 記憶體 |
1GB（推薦2GB） |
| 硬碟容量 |
100MB以上 |
| 顯示器 |
800×600 32位色以上
（推薦1024×768） |
| 適用OS |
MAC OS X 10.5 ～ 10.8 |
| 適用應用程式 |
Adobe Illustrator (※1) |
CS4, CS5, CS6 |
| PC推薦環境 |
CPU |
1GHz以上的處理器（推薦2GHz）、裝配Intel處理器的Mac |
| 記憶體 |
1GB （推薦2GB） |
| 硬碟容量 |
100MB以上 |
| 顯示器 |
800×600 32位色以上 （推薦1024×768） |
|
|
|
|
|
|
 |
| 項目 |
CE6000-40 |
CE6000-60 |
CE6000-120 |
CE6000-120-AMO |
| CPU |
32-bit CPU |
| 結構 |
滾動軋軸型 |
| 驅動方式 |
數字式伺服驅動 |
| 最大切割面積(W x L) |
375mm x50m*1 |
603mm x50m*1 |
1213mm x50m*1 |
精度保證的切割面積(W x L)
(使用介質放置匡時適用) |
356mm x2m*1 |
584mm x2m*1
(584mm x5m*1) |
1194mm x2m*1
(1194mm x5m*1) |
| 可安裝介質尺寸 |
最大484mm
最小50mm |
最大712mm
最小50mm |
最大1346mm
最小120mm |
| 壓輪數目 |
2個
|
2個 |
3個 |
4個 |

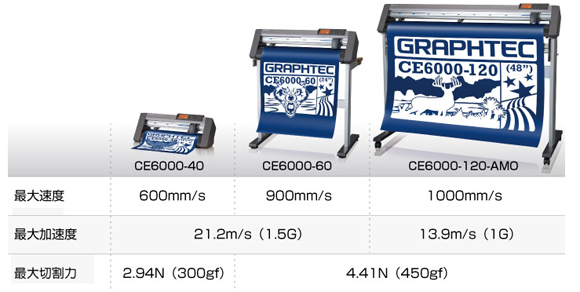

| 最大切割速度 |
600mm/s(所有方向) |
900mm/s(呈45°角方向 ) |
1000mm/s (呈45°角方向 ) |
| 最大切速度 |
21.2m/s2(呈45°角方向 ) |
13.9m/s2(呈45°角方向 ) |
| 最大切割力 |
2.94 N(300gf)分31段 |
4.41 N(450gf)分38段 |
| 瞬時最大切割力(不保證) |
3.2N(330gf) |
4.9N(500gf) |
| 最小字符尺寸 |
約5mm平方數字(隨字體和介質類型變化) |
| 機械分辨率 |
0.005mm |
| 軟體編程分辨率 |
GP-GL:0.1/0.05/0.025/0.01mm, HP-GL™:0.025mm |
| 重複精度 |
打印時Max. 0.1mm至2m*1 |
| 可安裝的刀筆數量 |
1個 |
| 刀片種類 |
超硬鋼 |
| 筆的類型 |
油性圓珠筆 水性纖維筆頭 |
| 適用介質類型 |
不乾膠(乙烯樹脂型.螢光型.反射型)；不包括高強度反射磨 |
| 點線切割功能 |
有(通過控制刀壓進行操作) |
| 接口 |
RS-232C. USB2.0(Full Speed) |
| 緩衝內存 |
2MB |
| 指令組 |
GP-GL / HP-GL™ 模擬(由菜單或命令下達，從GP-GL / HP-GL™選出，或自動檢測) |
| 顯示屏 |
LCD 240dots x 128dots，10種語言(含中文) |
| 尋邊切割功能 |
有(ARMS5.0)，劃分區域使用多個Mark的校準功能。方向軸的4點校準功能，自動掃描mark功能。 |
| 電源 |
100至120VAC和200至240VAC, 50/60 Hz |
| 電力消耗 |
120VA |
| 操作環境 |
溫度:10℃至35℃；溫度:35%至75% RH(無冷凝)
|
| 保證精度環境 |
溫度:16℃至32℃；溫度:35%至70% RH(無冷凝) |
| 外部尺寸(WxHxD) |
約372x338mmx266mm |
約900x593mmx1046mm |
約1541x736mmx1250mm |
| 重量 |
約10.5kg |
約21kg
(含腳架8.1kg) |
約40.5kg
(含腳架16.4kg) |
| 包括的軟體*2 |
Windows驅動程式、Graphtec工作室、切割大師3、刻繪機控制器 |
| 兼容的操作系統*2 |
Windows 8 /7 / Vista /XP, Mac OS 10.5.8到10.8 |
| 兼容標準 |
安全規格 |
cUL(美國)、CE標記(歐洲) |
| EMC規格 |
FCC Class A(美國)、EN55022 Class A(歐洲) |
|
*1:在Graphtec指定的切割條件及介質下工作，在長尺寸切割時，使用了介質藍。
*2:要了解有關與OS或應用軟體間容性問題，請參見Graphic網站，或與Graphic在您當地的代表處聯繫。 |
選配
| 項目 |
型號 |
描述說明 |
| 台架 |
ST0100 |
CE6000-60的台架 |
| 介質藍 |
PG0100 |
CE6000-60的介質藍 |
| PG0101 |
CE6000-120/120-AMO的介質藍 |
|
供貨
| 項目 |
型號 |
描述說明 |
包裝 |
| 刀架 |
PHP33-CB09N-HS |
用於直徑0.9mm的雕片(CU09U系列) |
1套/包 |
| PHP33-CB15N-HS |
用於直徑1.5mm的雕片(CU15U系列) |
1套/包 |
| 刀片 |
CB09UB-5 |
0.9mm直徑超鋼刀片 |
5片/包 |
| CB09UB-K60-5 |
0.9mm直徑 用於切割薄膜 |
5片/包 |
| CB15U-5 |
直徑1.5mm 超鋼刀片 |
5片/包 |
| CB15UB-2 |
直徑1.5mm 用於切割小字符 |
2片/包 |
| 水性纖維筆 |
KF700-BK |
黑色筆 |
10隻/盒 |
| KF700-RD |
紅色筆 |
10隻/盒 |
| KF700-BL |
藍色筆 |
10隻/盒 |
| 纖維頭筆筆架 |
PHP31-FIBER |
用於KF700系列 |
1套/包 |
| 水性圓珠筆 |
KB700-BK |
黑色筆 |
10支/盒 |
| 圓珠筆筆架 |
PHP34-BALL |
用於KB700系列 |
1套/包 |
| 裁紙 |
CR09300-A3 |
A3大小.用於沒有村里的介質 |
2片/包 |
| 切割墊 |
CE6-CM40-2 |
用於CE6000-40 |
2個/包 |
| CE6-CM60-2 |
用於CE6000-60 |
2個/包 |
| CE6-CM120-2 |
用於CE6000-120 |
2個/包 |
|
標準附件
| 項目 |
數量 |
描述說明 |
| 電源線 |
1 |
電纜類型根據目標範圍進行調整 |
| 刀架 |
1 |
CB09系列切割刀片的PHP33-CB09N-HS |
| 刀片 |
1 |
CB09UB, 0.9mm直徑超鋼刀片 |
| 橫切刀 |
1 |
用於人工切割介質的切割刀具 |
| 纖維頭筆筆架 |
1 |
PHP31-FIBER, KF700系列 纖維筆頭 |
| 水性纖維頭筆 |
1 |
KF700-BK(黑墨水) |
| 介質載紙 |
1 |
A3規格, 1片/盒 用於CE6000-40 |
| 卷材存健架 |
1 |
用於CE6000-40,60 |
| 台架 |
1 |
用於CE6000-60,CE6000-120/120-AMO |
| USB線 |
1 |
USB線, 2.9m長 |
| DVD-ROM |
1 |
用戶手冊.Windows驅動軟體.軟體(Plotter Controller, Cutting Master 3, Graphtec Studio) |
|
